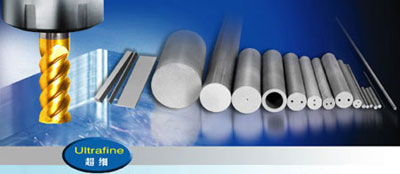

★ 超细硬质合金型材
株洲硬质合金集团有限公司型材厂是目前国内最大的超细硬质合金型材研发、生产和销售基地，生产各种规格的硬质合金型材。随着螺旋孔棒材的投入生产，超细硬质合金型材的生产技术基本达到国际先进水平。
我公司可为客户提供组织结构均匀、综合性能优良的高强度、高硬度超细硬质合金型材，产品可满足PCB微钻、整体加工工具、切削刀具、高档模具等对合金性能的要求。
高性价比、高可靠性、高稳定性型材产品
● 能及时满足市场高端需求
● 帮助客户降低成本
● 全面提高加工质量和生产效率
◆ 新型的成分设计、开发，实现了普通、亚微、超细材质的系列化，现正向纳米系列产品延伸。
◆ 具有多种先进成型工艺，可提供各种规格的PCB工具用棒材、实心棒材、单直孔棒材、双直孔棒材、
双螺旋孔棒材、薄壁管材、带材及其它型材。
◆ 采用HIP烧结技术，使得合金组织更均匀，更致密，抗弯强度提高20%以上。
◆ 各种先进的后序加工手段，可以满足客户的特殊需求。
|
牌号
 用于制作各种硬质合金整体工具，加工铝合金、有色金属制品和铸铁。
 用于制作各种硬质合金整体工具和PCB微钻。通用性强，可用于钢、铸铁、不锈钢、耐热钢、镍基及钛合金等材料的加工。综合性能及稳定性好，是麻花钻头、立铣刀等整体合金刀具材料之首选。
|
 |
YF系列 |
|
 用于制作φ3.2～6.3mmPCB大直径钻头和φ0.8～3.2mmPCB微钻、微铣刀，还可制作加工铝合金、塑料、塑料王以及碳纤维、铁基合金等复合材料的各种硬质合金刀具、工具。
 用于制作耐磨损、耐冲击模具，还可制作各类硬质合金整体工具、切削刀具，可用于钢、铸铁、不锈钢、耐热钢、镍基及钛合金等材料的加工。
 用于制作耐磨损、耐冲击模具，还可制作各类硬质合金整体工具，加工耐热合金和钛合金等
|
|
YU系列 |
|
 用于制作各种硬质合金整体工具和PCB微钻、微铣刀。可用于玻璃纤维、木材、塑料、铝合金等材料的加工，是制作加工PCB、微铣刀的首选。
 用于制作φ0.3～0.8mmPCB微钻，还可制作加工玻璃纤维制品、木材、塑料、纸、黄铜等材料的硬质合金整体工具。
 用于制作各种硬质合金整体工具，具有比YL10.2更高的硬度和强度，适合非常恶劣条件下的粗、精加工，
具有很好的刃口强度和极高的韧性，用于钛合金，耐热合金，不锈钢，淬硬钢，灰口铸铁，玻璃纤维增强塑料等材料的加工。
|
牌号特性
|
牌 号 |
物 理 特 性 |
晶粒度
μm |
硬 度
HV3≥ |
抗弯强度TRS
(N/mm2)≥ |
密 度
(g/cm3) |
YL10.1 |
1.7 |
1580 |
2500 |
14.9 |
YL10.2 |
0.8 |
1600 |
4000 |
14.5 |
YF06 |
0.5 |
1800 |
3800 |
14.9 |
YF10 |
0.6 |
1650 |
3800 |
14.5 |
YF15 |
0.6 |
1400 |
4000 |
14.0 |
YU06 |
0.3 |
2050 |
3000 |
14.7 |
YU06 |
0.35 |
1900 |
3800 |
14.6 |
YU12 |
0.4 |
1700 |
4000 |
14.1 |
|
抗弯强度为按ISO3327标准C试样测定值。
|

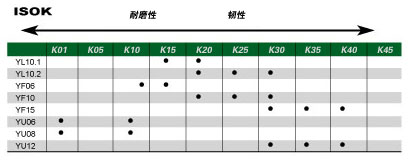

超细系列合金性能分布图
|
|
|
|
|
|
|
|
● PCB工具用棒材可供产品规格
 单位：mm |
型 号 |
D |
L |
备 注 |
BΦ2.0×30 |
|
|
用于制作
PCB整体微钻、
微型铣刀、
大头钻 |
BΦ3.25×38.5 |
|
38.5±0.2 |
| BΦ3.5×38.5 |
|
38.5±0.2 |
| BΦ4.0×38.5 |
|
38.5±0.2 |
| BΦ4.5×38.5 |
|
38.5±0.2 |
| BΦ5.0×38.5 |
|
38.5±0.2 |
| BΦ5.5×38.5 |
|
38.5±0.2 |
| BΦ6.0×38.5 |
|
38.5±0.2 |
| BΦ6.5×38.5 |
|
38.5±0.2 |
| BΦ3.5×12.8 |
|
12.8±0.1 |
用于制作
PCB焊接式大头钻 |
| BΦ4.0×12.8 |
|
12.8±0.1 |
| BΦ4.5×12.8 |
|
12.8±0.1 |
| BΦ5.0×12.8 |
|
12.8±0.1 |
| BΦ5.5×12.8 |
|
12.8±0.1 |
| BΦ6.0×12.8 |
|
12.8±0.1 |
| BΦ6.5×12.8 |
|
12.8±0.1 |
| BΦ6.85×12.8 |
|
12.8±0.1 |
| BΦ7.15×12.8 |
|
12.8±0.1 |
|
● 实心棒材可供产品规格 单位：mm
|
| |
外 径(D) |
外径公差 |
标准长度(L) |
备 注 |
Ф0.5~12 |
+0.15~+0.35 |
|
MaxL：700
|
Ф12.5~35.0 |
+0.20~+0.50 |
|
MaxL：700 |
|
|
● 单直孔棒材可供产品规格
 单位：mm |
外 径(D) |
外径公差 |
孔尺寸(d) |
孔公差 |
同心度 |
标准长度(L) |
备 注 |
Ф3.0~8.0 |
+0.15~+0.35 |
0.3-3.0 |
±0.15 |
≤0.15 |
|
MaxL：700
|
Ф8.5~14.0 |
+0.20~+0.50 |
0.3-3.0 |
±0.20 |
≤0.2 |
|
MaxL：700 |
Ф14.5~20.0 |
+0.20~+0.50 |
0.3-3.0 |
±0.25 |
≤0.25 |
|
MaxL：700 |
|
● 薄壁管材可供产品规格
 单位：mm |
外 径(D) |
外径公差 |
壁 厚 |
孔公差 |
标准长度(L) |
备 注 |
Ф5.0~8.0 |
+0.15~+0.35 |
≥1.5 |
±0.15 |
|
MaxL：700
|
Ф8.5~14.0 |
+0.20~+0.50 |
≥2.5 |
±0.20 |
|
MaxL：700 |
Ф14.5~20.0 |
+0.20~+0.50 |
≥3.0 |
±0.25 |
|
MaxL：700 |
|
● 双直孔棒材可供产品规格
 单位：mm |
外 径(D) |
外径公差 |
孔尺寸(d) |
孔公差 |
孔间距(TKφ) |
孔间距公差 |
孔偏离(a) |
Ф4.2 |
+0.3 |
0.8 |
±0.1 |
1.8 |
-0.15 |
0.1 |
Ф5.2 |
0.8 |
±0.1 |
2.0 |
-0.15 |
0.13 |
Ф6.3 |
1.0 |
±0.1 |
3.0 |
-0.2 |
0.15 |
Ф7.3 |
1.0 |
±0.15 |
3.5 |
-0.2 |
0.15 |
Ф8.3 |
1.0 |
±0.15 |
4.0 |
-0.3 |
0.15 |
Ф9.3 |
1.4 |
±0.15 |
4.0 |
-0.3 |
0.2 |
Ф10.3 |
1.4 |
±0.15 |
5.0 |
-0.3 |
0.2 |
Ф11.3 |
+0.4 |
1.4 |
±0.15 |
5.0 |
-0.3 |
0.28 |
Ф12.3 |
1.75 |
±0.15 |
6.0 |
-0.3 |
0.3 |
Ф13.3 |
1.75 |
±0.15 |
6.0 |
-0.3 |
0.34 |
Ф14.3 |
1.75 |
±0.15 |
7.0 |
-0.3 |
0.37 |
Ф15.3 |
2.0 |
±0.2 |
7.0 |
-0.3 |
0.4 |
Ф16.3 |
2.0 |
±0.2 |
8.0 |
-0.3 |
0.4 |
Ф17.3 |
+0.5 |
2.0 |
±0.2 |
8.0 |
-0.3 |
0.47 |
Ф18.3 |
2.0 |
±0.2 |
9.0 |
-0.3 |
0.5 |
Ф19.3 |
2.0 |
±0.2 |
9.0 |
-0.3 |
0.5 |
Ф20.4 |
2.5 |
±0.25 |
10.0 |
-0.4 |
0.5 |
Ф21.4 |
2.5 |
±0.25 |
10.0 |
-0.4 |
0.5 |
Ф22.4 |
2.5 |
±0.25 |
11.0 |
-0.4 |
0.5 |
Ф23.4 |
2.5 |
±0.25 |
11.0 |
-0.4 |
0.5 |
Ф24.4 |
+0.5 |
3.0 |
±0.25 |
12.0 |
-0.5 |
0.5 |
Ф25.4 |
3.0 |
±0.25 |
12.0 |
-0.5 |
0.5 |
Ф26.4 |
3.0 |
±0.25 |
13.0 |
-0.5 |
0.5 |
Ф28.4 |
3.0 |
±0.25 |
14.0 |
-0.5 |
0.5 |
Ф30.4 |
3.0 |
±0.25 |
14.0 |
-0.5 |
0.5 |
Ф32.4 |
3.0 |
±0.25 |
14.0 |
-0.5 |
0.5 |
Ф34.4 |
3.0 |
±0.25 |
14.0 |
-0.5 |
0.5 |
|
|
特殊长度可按用户要求
|
● 双螺旋孔棒材可供产品规格
 单位：mm |
外 径
(D) |
外径公差 |
孔间距
(TKφ) |
孔间距公差 |
孔尺寸
(d) |
孔公差 |
孔偏离
(a) |
螺 距
(30°±0.5°) |
Ф3.3 |
+0.3 |
1.70 |
-0.20 |
0.40 |
±0.10 |
0.08 |
16.32 |
-2.0/+2.0 |
Ф3.8 |
+0.3 |
1.90 |
-0.20 |
0.50 |
±0.10 |
0.09 |
19.04 |
-2.0/+2.0 |
Ф4.3 |
+0.3 |
2.20 |
-0.20 |
0.60 |
±0.10 |
0.10 |
21.77 |
-2.0/+2.0 |
Ф4.8 |
+0.3 |
2.40 |
-0.30 |
0.70 |
±0.10 |
0.10 |
24.49 |
-2.5/+2.5 |
Ф5.3 |
+0.3 |
2.60 |
-0.40 |
0.70 |
±0.10 |
0.13 |
27.21 |
-2.5/+2.5 |
Ф5.8 |
+0.3 |
2.60 |
-0.40 |
0.70 |
±0.10 |
0.14 |
29.93 |
-3.0/+3.0 |
Ф6.3 |
+0.3 |
2.60 |
-0.40 |
0.70 |
±0.10 |
0.15 |
32.65 |
-3.0/+3.0 |
Ф6.8 |
+0.3 |
3.50 |
-0.40 |
1.00 |
±0.15 |
0.15 |
35.37 |
-3.0/+3.0 |
Ф7.3 |
+0.3 |
3.70 |
-0.40 |
1.00 |
±0.15 |
0.15 |
38.09 |
-3.0/+3.0 |
Ф7.8 |
+0.3 |
4.00 |
-0.40 |
1.00 |
±0.15 |
0.15 |
40.81 |
-3.0/+3.0 |
Ф8.3 |
+0.3 |
4.00 |
-0.40 |
1.00 |
±0.15 |
0.15 |
43.53 |
-3.0/+3.0 |
Ф8.8 |
+0.3 |
4.50 |
-0.60 |
1.00 |
±0.15 |
0.20 |
46.25 |
-3.0/+3.0 |
Ф9.3 |
+0.3 |
4.80 |
-0.60 |
1.40 |
±0.15 |
0.20 |
48.97 |
-3.5/+3.5 |
Ф9.8 |
+0.3 |
4.80 |
-0.60 |
1.40 |
±0.15 |
0.20 |
51.69 |
-3.5/+3.5 |
Ф10.3 |
+0.3 |
4.80 |
-0.60 |
1.40 |
±0.15 |
0.20 |
54.41 |
-3.5/+3.5 |
Ф10.8 |
+0.4 |
4.80 |
-0.80 |
1.40 |
±0.15 |
0.28 |
57.13 |
-3.5/+3.5 |
Ф11.3 |
+0.4 |
5.30 |
-0.80 |
1.40 |
±0.15 |
0.28 |
59.86 |
-4.0/+4.0 |
Ф11.8 |
+0.4 |
5.80 |
-0.80 |
1.40 |
±0.15 |
0.30 |
62.58 |
-4.0/+4.0 |
Ф12.3 |
+0.4 |
6.25 |
-0.80 |
1.40 |
±0.15 |
0.30 |
65.30 |
-4.0/+4.0 |
Ф12.8 |
+0.4 |
6.25 |
-0.80 |
1.75 |
±0.20 |
0.33 |
68.02 |
-4.0/+4.0 |
Ф13.3 |
+0.4 |
6.50 |
-0.80 |
1.75 |
±0.20 |
0.34 |
70.74 |
-4.0/+4.0 |
Ф13.8 |
+0.4 |
6.80 |
-0.80 |
1.75 |
±0.20 |
0.35 |
73.43 |
-4.0/+4.0 |
Ф14.3 |
+0.4 |
7.10 |
-0.80 |
1.75 |
±0.20 |
0.37 |
76.18 |
-4.0/+4.0 |
Ф14.8 |
+0.4 |
7.40 |
-0.80 |
1.75 |
±0.20 |
0.39 |
78.90 |
-4.0/+4.0 |
Ф15.3 |
+0.4 |
7.70 |
-0.80 |
1.75 |
±0.20 |
0.40 |
81.62 |
-4.0/+4.0 |
Ф15.8 |
+0.4 |
8.00 |
-0.80 |
1.75 |
±0.20 |
0.40 |
84.34 |
-4.0/+4.0 |
Ф16.3 |
+0.4 |
8.30 |
-0.80 |
1.75 |
±0.20 |
0.40 |
87.06 |
-4.5/+4.5 |
Ф16.8 |
+0.5 |
8.60 |
-0.80 |
1.75 |
±0.20 |
0.45 |
89.78 |
-4.5/+4.5 |
Ф17.3 |
+0.5 |
8.90 |
-0.80 |
1.75 |
±0.20 |
0.47 |
92.50 |
-4.5/+4.5 |
Ф17.8 |
+0.5 |
9.20 |
-0.80 |
1.75 |
±0.20 |
0.48 |
95.22 |
-4.5/+4.5 |
Ф18.3 |
+0.5 |
9.55 |
-0.80 |
2.00 |
±0.25 |
0.50 |
97.95 |
-4.5/+4.5 |
Ф18.8 |
+0.5 |
9.75 |
-0.80 |
2.00 |
±0.25 |
0.50 |
100.67 |
-4.5/+4.5 |
Ф19.3 |
+0.5 |
10.10 |
-0.80 |
2.00 |
±0.25 |
0.50 |
103.39 |
-4.5/+4.5 |
Ф19.8 |
+0.5 |
10.25 |
-1.0 |
2.00 |
±0.25 |
0.50 |
106.10 |
-4.5/+4.5 |
Ф20.3 |
+0.5 |
10.40 |
-1.0 |
2.00 |
±0.25 |
0.50 |
108.83 |
-4.5/+4.5 |
|
|
特殊长度可按用户要求 |
带材可供产品规格
● 标准产品
 单位：mm |
产品系列 |
规格范围
(厚×宽×长 T×W×L)
|
● 宽度公差 +0.2~+0.4
● 厚度公差 +0.10~+0.30
● 长度公差
|
1.0系列 |
1×（2~5）×330 |
1.5系列 |
1.5×（2~10）×330 |
2.0系列 |
2×（2~20）×330 |
2.5系列 |
2.5×（2.5~25）×330 |
3.0系列 |
3×（3~30）×330 |
3.5系列 |
3.5×（3.5~30）×330 |
4.0系列 |
4×（4~35）×330 |
5.0系列 |
5×（4~40）×330 |
6.0系列 |
6×（5~40）×330 |
≥7.0系列 |
（7~20）×（7~40）×330 |
|
特殊长度可按用户要求 |
● 带角度非标产品
 单位：mm |
产品系列 |
规格范围
(厚×宽～角度 T×W×α)
|
● 宽度公差 +0.2~+0.4
● 厚度公差 +0.10~+0.30
● 长度公差
● 角度公差 ±1o |
(1-2)系列 |
(1-2)X(2.5-6.0)~(0-35°) |
(2-3)系列 |
(2-3)X(3.0-8.0)~(0-35°) |
(3-4)系列 |
(3-4)X(3.0-20.0)~(0-35°) |
(4-5)系列 |
(4-5)X(4.0-30.0)~(0-35°) |
|
特殊长度可按用户要求
|
